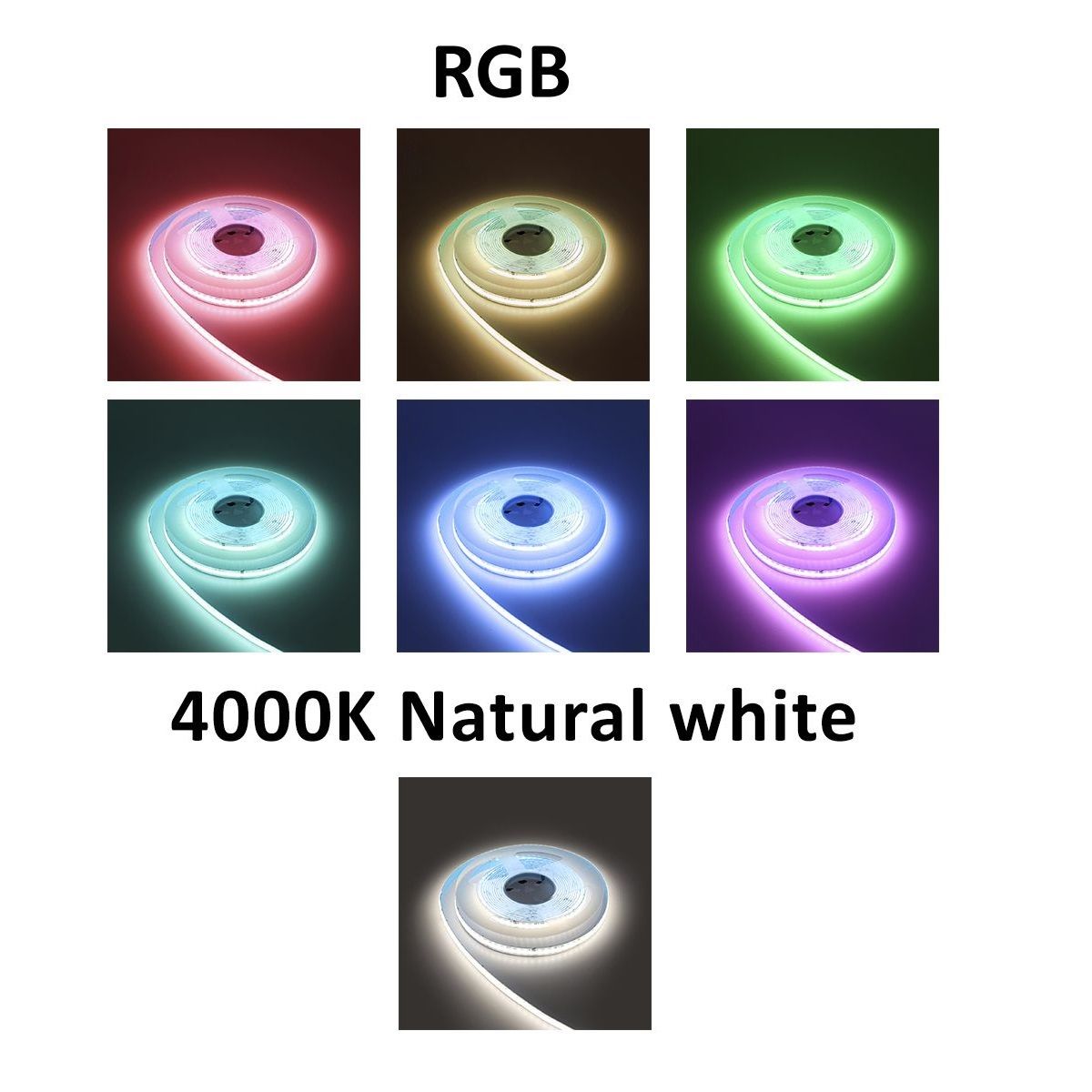

1 m RGBW led-nauha SOLO 14,4w/m

MIKÄ ON CRI, ELI VÄRINTOISTOINDEKSI

Laadukkailla LED-valoilla on myös korkea värintoistoindeksi eli CRI. Hyvä värintoistoindeksi (CRI) kotikäyttöön on yli 90, ja nykyään monet markettivalot ovat valitettavasti lähempänä 80:tä.

CRI kertoo, kuinka hyvin LED-valo näyttää värit sellaisina kuin niiden pitäisi olla. Suunnittelijoille ja arkkitehdeille, sekä sisustajille sen pitäisi olla yksi tärkeimmistä näkökohdista. Varmista, että valaistus on täydellinen, jotta taideteoksesi on sellainen kuin sen on tarkoitus olla.

Värintoistoindeksi

Värintoistoindeksi ilmaistaan numerona asteikolla nollasta sataan, jossa 0 = ei värintoistoa ja 100 = täysi värintoisto. LED-valojen värintoistoindeksi tunnetaan myös nimellä Ra, joka mitataan pienemmällä asteikolla kuin CRI. Tämä Ra-arvo ei sisällä esimerkiksi punaisia sävyjä tai ihon sävyjä, joten se on "kaunisteltu" luku LED-valon todellisesta laadusta.

RA-luku

Ra-arvo mittaa värien toistoa kahdeksan eri vertailuvärin avulla. CRI ottaa huomioon laajemman (15) aallonpituusalueen, mukaan lukien punaiset ja muut lämpimät värit.

Ra-arvo lasketaan leikkaamalla aallonpituusalue, painottamalla sinisiä ja violetteja sävyjä ja laskemalla R-lukujen 1-8 painotettu keskiarvo.

Ra-arvon ulkopuolelle jäävät muun muassa kirkkaiden punaisten, keltaisten ja vihreiden sävyjen värintoisto sekä lähellä ihon sävyä olevat sävyt. Näitä kuvaavat R-arvot 9-15. Seuraavassa on kuva mittaustuloksesta jolla helposti hämätään kuluttajaa.

Tämä mittaustulos on 9W CCT Led spotista

Lue lisää aiheesta:

Ledien värintoisto – Mitä eroa on CRI ja Ra-arvolla

Led-nauhan yleiset asennusohjeet kaikille LedStoren led-nauhatyypeille

HUOM! LedStore ei vastaa virheellisistä asennuksista johtuvista tuotteiden rikkoutumisista edes takuuaikana.

Lue seuraavat ohjeet, jotta asennus ja käyttö olisi turvallista ja led-nauhasi olisi mahdollisimman pitkäikäinen. Tutustu tämän ohjeen lisäksi https://ledstore.fi tuotesivuilla oleviin led-nauhasi ominaisuus- ja tuotetietoihin.

1. Käytä led-nauhalle soveltuvaa muuntajaa. Led-nauhasi jännite on joko 12V tai 24V. Verkkovirtamuuntajasi tulee olla samalla jännitealueella kuin led-nauhasi.

2. Valitse virtalähteen teho niin, että se kattaa 10 % suuremman kuorman kuin led-nauha tarvitsee. Alikuormituksesta ei ole haittaa, ylikuormituksesta on haittaa. - 14,4 W/m led-nauha tarvitsee viidelle metrille vähintään 80 W kuormaa kestävän virtalähteen. Virtalähteen teho lasketaan kaavalla led-nauhan teho metrillä * tarvittava määrä metreinä * 1,1. Kerroin tuo 10 % varan, jotta virtalähdettä ei kuormiteta liikaa.

Tässä tapauksessa siis 14,4 * 5 * 1,1 = 79,2 eli 80W muuntaja.

3. Valitse kosteussuojattu nauha IP65 märkätiloihin, jollei led-profiili ole kosteussuojattu. Kosteussuojattu myös pölyisiin tiloihin, jollei profiilissa ole diffuuseria eli kantta.

4. Emme suosittele asentamaan led-nauhaa yli 50 celsiusasteen lämpötiloihin.

5. Avaa led-nauha rullalta ja varmista led-nauhan toiminta kytkemällä siihen hetkeksi virta. Totea, että ledit palavat, ennen kuin asennat led-nauhan paikoilleen. - Jos led-nauha on rullalla, testaus saa kestää vain vähän aikaa korkeintaan muutamia kymmeniä sekunteja, jotta led-nauha ei rullalla ollessaan kuumene liikaa, ja ala sulattaa kiinnitysteippiä.

6. Led-nauhaa ei saa taittaa, vetää tai vääntää, jotta se ei murtuisi sisältä. Tällöin virta lakkaa kulkemasta led-piirien välillä. - Murtuessaan tyypillisesti katkaisupisteiden välillä olevista led-piireistä yksi tai useampi saattaa sammua (led-piirit ovat sarjassa), mutta muut osat nauhasta toimivat (nauhan osiot rinnan kytketty).

7. Heikkovirtapuolen töitä saa tehdä kuluttaja, eli led-nauha-asennuksen saa tehdä, kun perehtyy asiaan, ja hankkii pistotulpallisen muuntajan led-kiskon verkkovirtaan liittämiseksi.

8. Led-nauhaa saa leikata ja juottaa nauhaan merkityistä kohdista. Nauhaan on merkitty +. Leikkaamisen jälkeen kosteussuojaus palautetaan tipalla silikonia leikkauskohtaan.

9. LedStoren led-nauhat asennetaan aina alumiiniprofiiliin tai metalliin, jotta led-nauhan tuottama lämpö johtuu pois nauhalta ja nauhan luvatut käyttötunnit, noin 50 000 saavutetaan.

CCT ja RGBW led-nauhojen liittäminen muuntajaan

CCT nauhan liittäminen LED muuntajaan

Näissä muuntajissa on lähes aina ruuvi- tai pikaliittimet, mutta CCT (värilämpötilasäädettävässä) LED nauhassa on kolme (3) johtoa:

Kuva 1. CCT Led nauha läheltä, 24V + sekä kaksi miinusjohdinta W ja C.

+, lämmin (WW) ja kylmä (CW)

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja WW ja CW liittimet. Joskus WW ja CW on merkitty -1 ja -2.

• + eli plussa johtimen liittäminen oikeaan paikkaan on tärkeintä.
• Mikäli WW ja CW menevät vääriin liittimiin, eli lämmin kylmään ja päinvastoin niin se ei ole vaarallista. Ainoa haitta on, että valon säätäminen ei toimi oikein säätimestä. Jos huomaat säätämisessä ongelmaa, niin vaihdat vain näiden kahden (WW ja CW) johdon paikkaa keskenään.

Kuva 2. Kaksi erilaista liitostapaa CCT muuntajassa led valonauhalle.

Testaa kevyesti nykäisemällä, että johdot ovat heikkovirtapäässä kunnolla paikoillaan. Laita pistotulppa seinään ja valojen pitäisi syttyä.

Asennettiinko epähuomiossa kaksinapaiset johdot? Ole yhteydessä, kerromme lisää.

RGB+W led-nauhan liittäminen muuntajaan

Näissä muuntajissa on myös lähes aina ruuvi- tai pikaliittimet, heikkovirtapäässä. Verkkovirtaan kytkemisessä ohje on edelleen sama, joko valmis pistoke seinään tai asentaja tekemään kiinteä asennus. LED nauhassa onkin tässä vaiheessa 4 tai 5 johtoa, kun käsissä on värisäädettävä led nauha. 4 johtoa tarkoittaa RGB:tä ilman valkoista valoa, ja 5 johtoa tarkoittaa, että LED nauhassa on RGB+W, eli erillinen valkoinen valo. Ohessa on yleisimmin käytetyt johtojen värit, joista musta on plussa ja muut ovat miinuksia.

• + = musta
• R(ed) = punainen
• G(reen) = vihreä
• B(lue) = sininen
• W(hite) = valkoinen

Kuva 3. RGBW pisteetön led valonauha läheltä (pahoittelut epätarkasta kuvasta).

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja R, G, B, W. Joskus ne on merkitty -1,-2,-3 ja -4 samassa järjestyksessä.

• + johtimen liittäminen oikeaan liitinpaikkaan on tärkeintä
• Mikäli värit menevät vääriin liittimiin, eli punaisesta syttyy esim. vihreä, niin vaihda vain värillisten johtojen paikkoja. Nauha ei mene väärästä kytkennästä rikki, mutta jos plussajohdin ja miinusjohtimet ovat väärin, niin se ei syty.

Kuva 4. Muuntajassa liittimet + , -1-2-3-4 RGBW

Testaa taas nykäisemällä, että johdot ovat kunnolla paikoillaan. Laita pistotulppa seinään ja valot syttyvät. RGB-nauhan himmentämiseen ja värisäätöön tarvitaan oma ohjain.

LED muuntaja + ohjausyksikkö (RGB tai CCT)

Näissä tapauksissa muuntaja liitetään ohjauslaitteen INPUT + ja – liittimiin suoraan ja LED valonauha OUTPUT RGBW tai CCT merkintöjen mukaan niille kuuluviin liittimiin.

Kuva 5. RGBW Led valonauhan liitäntä muuntajaan ja ohjauslaitteeseen.

Lue lisää artikkelistamme Led valonauhan liittäminen muuntajaan.
