LED valaisimien kaapelointi

LED valaisimien ja nauhojen kaapelointi on tärkeää huomioida jo suunnitteluvaiheessa. Alla kerromme lisää LED valaisimien ja LED nauhojen kaapeleiden valinnasta. Keskitymme muuntajalta tai vastaanottimelta led valaisimelle lähtevään kaapelointiin. Lisää esimerkiksi järjestelmäkohtaisesta kaapeloinnista saat kyseisen järjestelmän (DALI, Zigbee yms.) yhteydestä tai tästä yleisartikkelista: https://ledstore.fi/blog/2025/11/10/led-valojen-kaapelointi-kaapelit-eri-valaistusjarjestelmissa

Yksiväriset LED valot

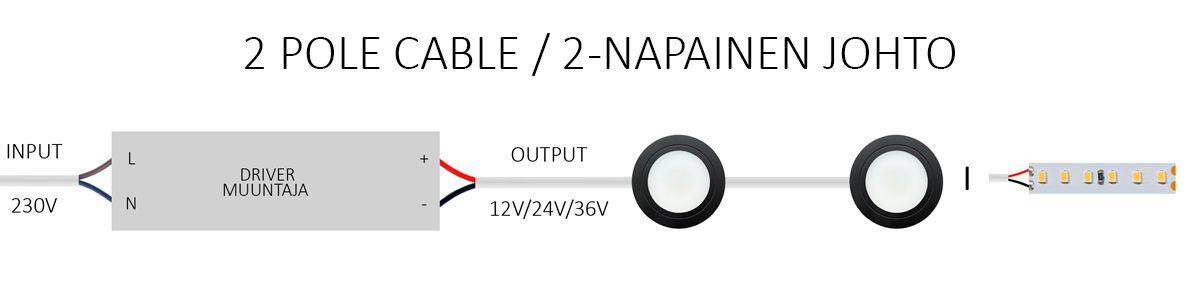

Yksiväriset LED valaisimet käyttävät 2-johtimista kaapelia: positiivinen (+) ja negatiivinen (–).

• Kytkennän värit ovat useimmiten: + punainen, - musta

CCT LED valot

CCT (Correlated Color Temperature) valaisimissa on lämmin ja kylmä valkoinen LED elementti, joita ohjataan erikseen. Tämä vaatii kaksi- tai kolmijohtimisen kaapelin, riippuen LED valosta. CCT (Correlated Color Temperature) valaisimissa on lämmin ja kylmä valkoinen LED elementti, joita ohjataan erikseen.

Kaksijohtiminen CCT

Kaksijohtiminen CCT valaisin toimii siten, että positiivinen ja negatiivinen vaihtavat polarisaatiota 1000 krt sekunnissa, joten se ei näy silmälle. Näin muutamme lämpötilaa ja kirkkautta.

• Kytkentä:  - CW (kylmä valkoinen), + WW (lämmin valkoinen).

Kolmijohtiminen CCT (yleisin)

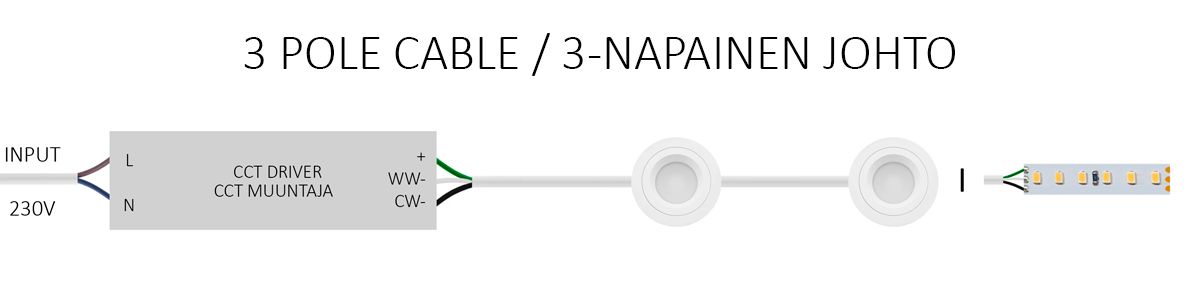

Kolmijohtiminen CCT LED valo toimii siten, että positiivinen (+) on jaettu, mutta kylmä ja lämmin piiri tarvitsevat omat johtimensa. Valot kaapeloidaan 3-napaisella johdolla.

• Kytkentä: + (yhteinen), - CW (kylmä valkoinen), - WW (lämmin valkoinen).

RGB, RGBW ja RGB+CCT LED valot

Markkinoilla on erilaisia RGB valoja, joissa osassa on värien lisäksi valkoinen LED piiri ja osassa kaksi valkoista LED piiriä; lämmin ja kylmä. Alla on kerrottu millaisilla johdoilla nämä yleisimmin kytketään.

RGB LED valot

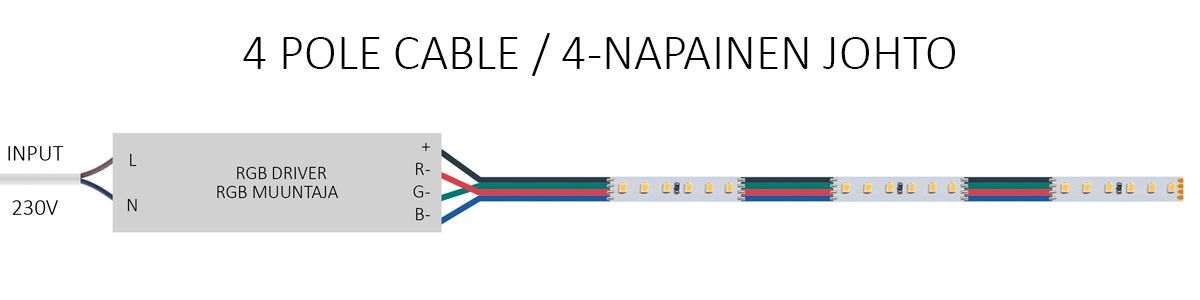

RGB LED valaisimissa jokainen väri (punainen, vihreä, sininen) tarvitsee oman johtimen, sekä yhteisen positiivisen johtimen. Valot kaapeloidaan 4-napaisella johdolla.

• Kytkentä: + (yhteinen), - R(ed), - G(reen), - B(lue)

RGBW LED valot

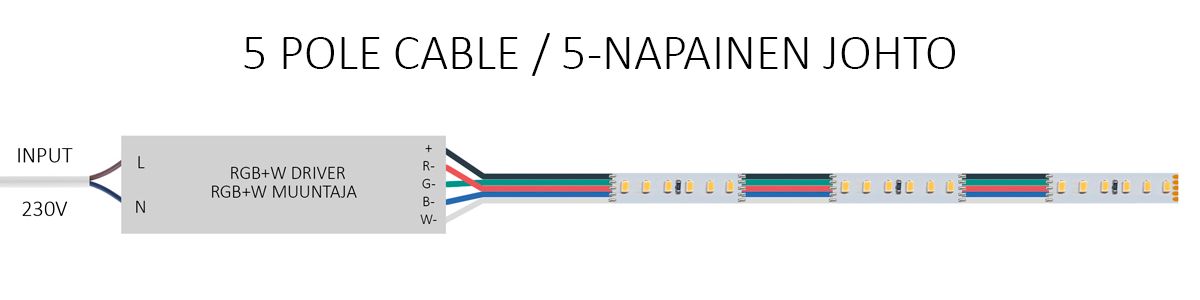

RGBW LED valaisimissa on lisäksi valkoinen LED, joka vaatii oman johtonsa eli valaisimien kaapeloinnissa käytetään 5-napaista johtoa.

• Kytkentä: + (yhteinen), - R(ed), - G(reen), - B(lue), - W(hite)

RGB+CCT LED valot

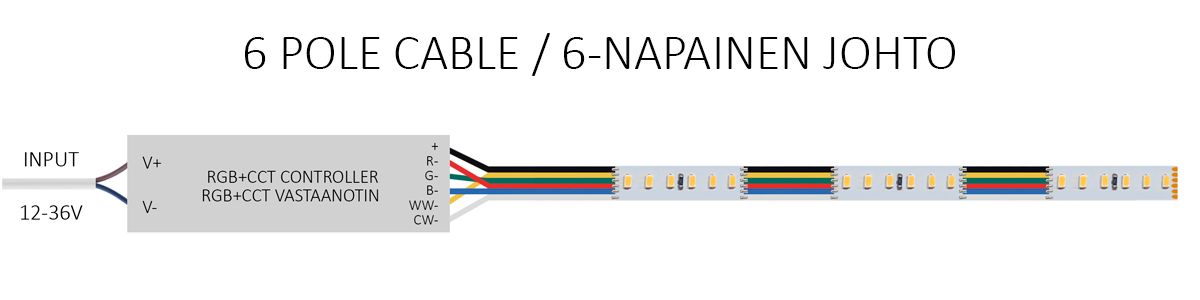

RGB+CCT yhdistää värivalot (RGB) ja säädettävän valkoisen (CCT) samaan valaisimeen. RGB+CCT LED valaisin kaapeloidaan 6-napaisella johdolla.

HUOM! RGB+CCT valaisimien ohjaus tehdään vastaanottimilla, eli tarvitset sekä perusmuuntajan, että järjestelmääsi sopivan vastaanottimen.

• Kytkentä:  + (yhteinen), - R(ed), - G(reen), - B(lue), W(hite), - CW (kylmä valkoinen), - WW (lämmin valkoinen)
